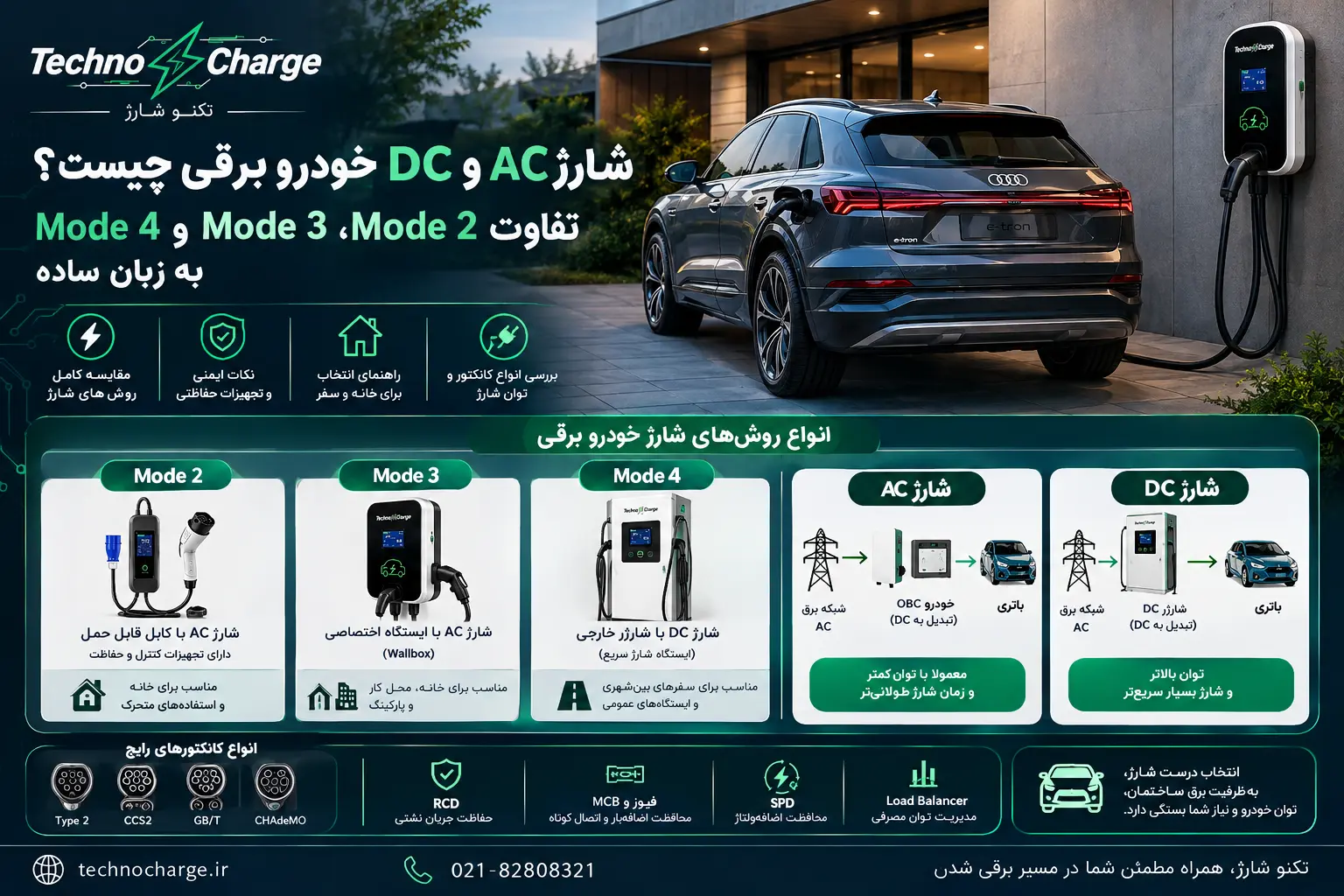

شارژ AC و DC خودرو برقی چیست؟ تفاوت Mode 2، Mode 3 و Mode 4 به زبان ساده
🔹 شارژ AC و DC خودرو برقی چه تفاوتی با هم دارند؟ Mode 2، Mode 3 و Mode 4 دقیقاً یعنی چه و کدام روش برای شارژ خودرو در خانه مناسب‌تر است؟ اگر قصد خرید شارژر خودرو برقی دارید، دانستن تفاوت این روش‌ها اهمیت زیادی دارد؛ چون سرعت شارژ، نوع شارژر، تجهیزات ایمنی و حتی هزینه نصب به این انتخاب وابسته است.
❓ شارژ AC و DC خودرو برقی چیست؟
🔹 شارژ AC یعنی برق متناوب شبکه مستقیماً وارد خودرو می‌شود و سپس شارژر داخلی خودرو یا OBC آن را به برق DC تبدیل کرده و باتری را شارژ می‌کند.
🔹 در شارژ DC، تبدیل برق AC به DC داخل خود شارژر انجام می‌شود و برق DC مستقیماً به باتری خودرو منتقل می‌شود. به همین دلیل شارژرهای DC می‌توانند توان بسیار بالاتری داشته باشند و برای شارژ سریع خودروهای برقی استفاده شوند.
⚖️ تفاوت شارژ AC و DC در یک نگاه
| ویژگی | شارژ AC | شارژ DC |
|---|---|---|
| محل تبدیل AC به DC | داخل خودرو | داخل شارژر |
| سرعت شارژ | معمولاً کمتر | معمولاً بسیار بیشتر |
| کاربرد اصلی | خانه، محل کار، پارکینگ | ایستگاه‌های شارژ سریع |
| فشار روی OBC خودرو | وابسته به ظرفیت OBC | شارژر خارجی تبدیل را انجام می‌دهد |
| هزینه تجهیزات | معمولاً کمتر | معمولاً بیشتر |
| مناسب برای | شارژ روزمره | سفر و شارژ سریع |
❓ شارژ AC خودرو برقی چگونه کار می‌کند؟
🔹 برق شهری به صورت AC یا جریان متناوب در اختیار ما قرار دارد. اما باتری خودروهای برقی برای شارژ شدن به جریان DC نیاز دارد.
در شارژ AC، مسیر انرژی تقریباً به این شکل است:
شبکه برق → شارژر AC → OBC خودرو → باتری
بنابراین سرعت شارژ AC فقط به توان شارژر بستگی ندارد؛ ظرفیت شارژ AC خود خودرو و OBC نیز بسیار مهم است.
📍 برای مثال، ممکن است یک شارژر 22 کیلووات داشته باشید، اما خودروی شما حداکثر توان 11 کیلووات AC را قبول کند. در این حالت خودرو با وجود استفاده از شارژر 22 کیلووات، بیشتر از 11 کیلووات دریافت نمی‌کند.
توان‌های رایج شارژ AC خودرو برقی
🔹 توان شارژ AC معمولاً با توجه به تک‌فاز یا سه‌فاز بودن برق و جریان قابل استفاده تعیین می‌شود.
توان‌های رایج عبارت‌اند از:
- 3.7 کیلووات: مناسب برای شارژ خانگی با جریان پایین‌تر
- 7.4 کیلووات: یکی از گزینه‌های رایج برای شارژ خانگی سریع‌تر
- 11 کیلووات: معمولاً با برق سه‌فاز
- 22 کیلووات: مناسب برای برخی خودروها و نصب‌های دارای ظرفیت برق کافی
📍 البته این اعداد تقریبی هستند و توان واقعی شارژ به خودرو، کابل، زیرساخت برق و محدودیت‌های سیستم بستگی دارد.
❓ شارژ DC خودرو برقی چیست؟
🔹 در شارژ DC، تبدیل برق AC به DC داخل خود شارژر انجام می‌شود.
مسیر کلی به این صورت است:
شبکه برق → شارژر DC → باتری خودرو
در این روش، شارژر DC می‌تواند توان بسیار بالاتری نسبت به شارژرهای AC خانگی ارائه کند. به همین دلیل ایستگاه‌های شارژ سریع خودرو برقی معمولاً از فناوری DC استفاده می‌کنند.
📍 یکی از مهم‌ترین مزایای شارژ DC این است که محدودیت توان شارژر داخلی خودرو در شارژ AC، نقش متفاوتی پیدا می‌کند؛ زیرا تبدیل AC به DC خارج از خودرو انجام می‌شود.
📍 با این حال، سرعت واقعی شارژ همچنان به حداکثر توان قابل قبول خودرو، وضعیت باتری، دمای باتری و منحنی شارژ خودرو بستگی دارد.
❓ Mode 2، Mode 3 و Mode 4 چیست؟
🔹 یکی از موضوعاتی که هنگام خرید شارژر خودرو برقی با آن مواجه می‌شوید، اصطلاح Charging Mode یا حالت شارژ است.
استانداردهای شارژ خودروهای برقی، روش اتصال خودرو به منبع برق و سطح کنترل و حفاظت را در حالت‌های مختلف تعریف می‌کنند.
به زبان ساده:
- Mode 2: شارژ AC با کابل مجهز به تجهیزات کنترلی و حفاظتی
- Mode 3: شارژ AC با شارژر اختصاصی خودرو برقی
- Mode 4: شارژ DC با شارژر خارجی
❓ Mode 2 چیست؟
🔹 Mode 2 معمولاً به شارژ با استفاده از یک کابل قابل حمل گفته می‌شود که در مسیر کابل، یک واحد کنترل و حفاظت وجود دارد.
این واحد معمولاً با نام IC-CPD شناخته می‌شود.
شارژرهای پرتابل خودرو برقی نمونه‌ای رایج از تجهیزات مورد استفاده در این نوع شارژ هستند.
✔️ مزایای Mode 2
- قابلیت حمل آسان
- مناسب برای استفاده در مکان‌های مختلف
- نیاز کمتر به تجهیزات ثابت
- مناسب برای مواقعی که امکان نصب Wallbox وجود ندارد
❌ معایب Mode 2
- معمولاً سرعت شارژ پایین‌تر از شارژرهای ثابت است.
- استفاده طولانی‌مدت باید با توجه به ظرفیت مدار برق انجام شود.
- پریز و سیم‌کشی ساختمان باید توان تحمل جریان شارژ را داشته باشند.
📍 نکته مهم: استفاده از پریز معمولی برای شارژ مداوم خودرو بدون بررسی سیم‌کشی و ظرفیت مدار می‌تواند خطرناک باشد.
❓ Mode 3 چیست؟
🔹 Mode 3 مربوط به شارژ AC از طریق یک تجهیزات اختصاصی شارژ خودرو برقی یا EVSE است.
شارژرهای دیواری یا Wallbox که برای خانه، پارکینگ، محل کار و ساختمان‌های تجاری نصب می‌شوند، معمولاً در این دسته قرار می‌گیرند.
در Mode 3، ارتباط و کنترل بین خودرو و تجهیزات شارژ به شکل استاندارد انجام می‌شود و سیستم می‌تواند فرآیند شارژ را مدیریت کند.
✔️ مزایای Mode 3
- ایمنی و کنترل بهتر نسبت به اتصال ساده به پریز
- امکان شارژ با توان بالاتر
- مناسب برای استفاده روزمره
- امکان استفاده از تجهیزات حفاظتی مناسب
- امکان مدیریت هوشمند شارژ در برخی مدل‌ها
- قابلیت استفاده از امکاناتی مانند Load Balancer در برخی سیستم‌ها
📍 برای خانه‌هایی که مالک خودرو برقی هستند و به صورت روزانه به شارژ نیاز دارند، شارژر AC دیواری Mode 3 معمولاً گزینه بسیار مناسبی است؛ البته انتخاب توان باید بر اساس ظرفیت برق ساختمان و قابلیت شارژ خودرو انجام شود.
❓ Mode 4 چیست؟
🔹 Mode 4 مربوط به شارژ DC است.
در این حالت، تجهیزات تبدیل AC به DC در خارج از خودرو قرار دارند و شارژر DC جریان مستقیم را به باتری خودرو منتقل می‌کند.
به همین دلیل، Mode 4 معمولاً در ایستگاه‌های شارژ سریع و فوق‌سریع خودروهای برقی استفاده می‌شود.
✔️ مزایای Mode 4
- سرعت شارژ بسیار بالاتر
- مناسب برای مسیرهای بین‌شهری
- مناسب برای ایستگاه‌های عمومی
- امکان ارائه توان‌های بالا
❌ معایب Mode 4
- تجهیزات گران‌تر
- نیاز به زیرساخت برق قدرتمندتر
- هزینه نصب و نگهداری بیشتر
- نیاز به طراحی دقیق سیستم برق و حفاظت
⚖️ تفاوت Mode 2، Mode 3 و Mode 4
| ویژگی | Mode 2 | Mode 3 | Mode 4 |
|---|---|---|---|
| نوع شارژ | AC | AC | DC |
| تجهیزات اصلی | کابل مجهز به کنترل و حفاظت | EVSE / Wallbox | شارژر DC خارجی |
| کاربرد رایج | خانه و شارژ قابل حمل | خانه، محل کار و پارکینگ | ایستگاه شارژ سریع |
| سرعت | کم تا متوسط | متوسط تا بالا | بالا تا بسیار بالا |
| تبدیل AC به DC | داخل خودرو | داخل خودرو | داخل شارژر |
| قابلیت نصب ثابت | معمولاً خیر | بله | بله |
| هزینه تجهیزات | پایین‌تر | متوسط | بالاتر |
❓ Mode 1 چیست؟
🔹 در کنار Mode 2، Mode 3 و Mode 4، Mode 1 نیز در استانداردهای شارژ تعریف شده است.
در Mode 1، خودرو به یک پریز معمولی AC متصل می‌شود و ارتباط و حفاظت اختصاصی مورد انتظار در سیستم‌های EVSE مدرن وجود ندارد.
- به همین دلیل، Mode 1 در بسیاری از کاربردهای امروزی برای شارژ خودرو برقی گزینه مناسبی محسوب نمی‌شود و در برخی مقررات نیز محدود یا ممنوع است.
📍 بنابراین برای شارژ ایمن خودرو، باید از تجهیزات و روش اتصال مطابق با استاندارد، مقررات محل نصب و دستورالعمل سازنده استفاده شود.
❓ آیا شارژ AC بهتر است یا DC؟
🔹 پاسخ به این سؤال به نوع استفاده شما بستگی دارد.
اگر هدف شما شارژ خودرو در خانه است، معمولاً شارژ AC انتخاب منطقی‌تری است.
اما اگر هدف شما شارژ سریع در سفر یا ایستگاه عمومی باشد، شارژ DC مزیت بسیار مهمی از نظر سرعت دارد.
📍 برای استفاده خانگی:
AC + Wallbox → انتخاب مناسب برای شارژ روزمره
📍 برای سفر:
DC Fast Charging → انتخاب مناسب برای شارژ سریع در مسیر
📌 مقاله پیشنهادی :
« شارژر پرتابل بهتر است یا شارژر ایستاده ؟ تقاوت ها + راهنمای خرید ! »
❓ برای خانه شارژر 3.7، 7.4، 11 یا 22 کیلووات بخریم؟
🔹 این یکی از مهم‌ترین سؤالات هنگام خرید شارژر خودرو برقی است.
انتخاب توان مناسب فقط بر اساس عدد بزرگ‌تر انجام نمی‌شود.
قبل از خرید باید این موارد بررسی شود:
-
حداکثر توان شارژ AC خودرو
-
تک‌فاز یا سه‌فاز بودن برق ساختمان
-
ظرفیت انشعاب برق
-
ظرفیت سیم‌کشی
-
نوع و ظرفیت فیوز
-
وجود سیستم RCD مناسب
-
نیاز به Load Balancer
-
طول مسیر کابل تا محل نصب
-
دستورالعمل سازنده خودرو و شارژر
📍 برای مثال، اگر خودرو حداکثر 7.4 کیلووات AC را قبول می‌کند، خرید شارژر 22 کیلووات لزوماً باعث سه برابر شدن سرعت شارژ نمی‌شود.
❓ آیا شارژر 22 کیلووات هر خودرویی را با 22 کیلووات شارژ می‌کند؟
🔹 خیر.
توان درج‌شده روی شارژر، حداکثر توان قابل ارائه شارژر است؛ اما خودرو نیز محدودیت شارژ مخصوص خود را دارد.
برای مثال:
شارژر 22 kW + خودرو با قابلیت شارژ AC تا 11 kW = حداکثر حدود 11 kW
📍 بنابراین هنگام خرید شارژر، باید مشخصات خودرو و شارژر را هم‌زمان بررسی کنید.
❓ زمان شارژ خودرو برقی با AC و DC چقدر است؟
🔹 به صورت ساده می‌توان زمان شارژ را با این فرمول تخمین زد:
زمان شارژ ≈ انرژی مورد نیاز باتری ÷ توان شارژ
برای مثال، اگر باتری خودرو 60 کیلووات‌ساعت ظرفیت داشته باشد و خودرو با توان مؤثر 7.4 کیلووات شارژ شود:
60 ÷ 7.4 ≈ 8.1 ساعت
اما این عدد یک تخمین ایده‌آل است.
📍 در دنیای واقعی، تلفات شارژ، دمای باتری، محدودیت خودرو و کاهش توان در درصدهای بالای شارژ می‌تواند زمان نهایی را افزایش دهد.
به همین دلیل، زمان شارژ واقعی همیشه دقیقاً برابر با محاسبه ساده بالا نیست.
📌 مقاله پیشنهادی :
« چقدر طول می‌کشد یک خودرو برقی شارژ شود؟ »
❓ نقش OBC در شارژ AC چیست؟
🔹 OBC یا On-Board Charger همان شارژر داخلی خودرو است که برق AC را دریافت و آن را به DC مورد نیاز باتری تبدیل می‌کند.
بنابراین در شارژ AC، توان OBC اهمیت بسیار زیادی دارد.
📍 برای مثال اگر خودرویی OBC با ظرفیت 11 کیلووات داشته باشد، حتی اگر شارژر AC شما 22 کیلووات باشد، خودرو نمی‌تواند صرفاً به دلیل استفاده از شارژر 22 کیلووات با 22 کیلووات شارژ شود.
❓ RCD در شارژ خودرو برقی چه نقشی دارد؟
🔹 یکی از مهم‌ترین تجهیزات ایمنی در مدار شارژ خودرو برقی، RCD یا محافظ جریان نشتی است.
RCD برای تشخیص جریان نشتی و کاهش خطر برق‌گرفتگی استفاده می‌شود.
در نصب شارژر خودرو برقی، انتخاب نوع RCD باید با توجه به طراحی شارژر، قابلیت تشخیص جریان DC و مقررات برق محل نصب انجام شود.
RCD جایگزین فیوز یا MCB نیست.
📍 به زبان ساده:
- MCB: حفاظت در برابر اضافه‌بار و اتصال کوتاه
- RCD: حفاظت در برابر جریان نشتی
- SPD: حفاظت در برابر اضافه‌ولتاژهای گذرا
- Load Balancer: مدیریت توان مصرفی برای جلوگیری از اضافه‌بار شبکه داخلی
📌 مقاله پیشنهادی :
« RCD چیست و چرا برای نصب شارژر خودرو برقی ضروری است؟»
❓ آیا Load Balancer برای شارژر خودرو برقی ضروری است؟
🔹 Load Balancer یا لود بالانسر میزان مصرف برق ساختمان را به صورت لحظه‌ای بررسی می‌کند و در صورت افزایش مصرف سایر تجهیزات، توان شارژ خودرو را کاهش می‌دهد.
📍 برای مثال اگر ظرفیت برق قابل استفاده ساختمان محدود باشد و هم‌زمان خودرو، کولر، آسانسور و تجهیزات دیگر در حال مصرف برق باشند، Load Balancer می‌تواند توان شارژ خودرو را کاهش دهد تا از عبور مصرف کل از ظرفیت مجاز جلوگیری شود.
- این سیستم به‌خصوص در ساختمان‌هایی که ظرفیت برق محدودی دارند می‌تواند بسیار کاربردی باشد.
📌 مقاله پیشنهادی :
« لود بالانسر (Load Balancer) در شارژ خودرو برقی چیست؟ »
❓ برای شارژ خودرو برقی در خانه Mode 2 بهتر است یا Mode 3؟
🔹 اگر به دنبال شارژ قابل حمل و انعطاف‌پذیر هستید، Mode 2 می‌تواند گزینه مناسبی باشد.
اما اگر قصد دارید خودرو را به صورت روزانه و منظم در خانه شارژ کنید، یک شارژر ثابت Mode 3 معمولاً انتخاب حرفه‌ای‌تری است.
📍 انتخاب ساده:
شارژ گاه‌به‌گاه و قابل حمل → Mode 2
شارژ روزمره و نصب ثابت → Mode 3
شارژ سریع در ایستگاه → Mode 4
❓ تفاوت کانکتور و Mode شارژ چیست؟
🔹 این دو مفهوم را نباید با یکدیگر اشتباه گرفت.
کانکتور به نوع فیزیکی اتصال بین خودرو و شارژر اشاره دارد؛ مانند:
- Type 2
- CCS2
- CHAdeMO
* اما Mode بیشتر به روش و ساختار شارژ، نحوه اتصال، کنترل و محل تجهیزات شارژ مربوط می‌شود. *
📍 بنابراین Type 2 به خودی خود به معنی Mode 3 نیست و CCS2 نیز صرفاً به دلیل نوع کانکتور، تعریف‌کننده تمام مشخصات Mode 4 نیست.
📌 مقاله پیشنهادی :
«انواع کانکتور شارژ خودرو برقی؛ Type 2، CCS2 و GB/T»
⚖️ جمع‌بندی؛ کدام روش شارژ خودرو برقی برای شما مناسب است؟
🔹 اگر بخواهیم تمام مطالب را خیلی ساده خلاصه کنیم:
✔️ Mode 2:
شارژ AC قابل حمل با کابل دارای تجهیزات کنترل و حفاظت؛ مناسب برای استفاده‌های انعطاف‌پذیر.
✔️ Mode 3:
شارژ AC با شارژر اختصاصی خودرو برقی؛ مناسب برای خانه، محل کار و شارژ روزمره.
✔️ Mode 4:
شارژ DC با تجهیزات تبدیل خارج از خودرو؛ مناسب برای شارژ سریع و ایستگاه‌های عمومی.
از طرف دیگر، تفاوت اصلی AC و DC در محل تبدیل برق است. در AC، تبدیل AC به DC عمدتاً توسط OBC داخل خودرو انجام می‌شود؛ در DC، این تبدیل در خود شارژر انجام شده و DC به باتری منتقل می‌شود.
📍 بنابراین برای انتخاب شارژر مناسب، فقط به توان شارژر نگاه نکنید؛ قابلیت شارژ خودرو، نوع برق ساختمان، سیم‌کشی، تجهیزات حفاظتی و نیاز واقعی شما هم باید بررسی شود.
📚 سوالات متداول (FAQ)
❓ شارژ AC بهتر است یا DC؟
🔹 برای شارژ روزمره و خانگی، AC معمولاً انتخاب مناسب‌تری است؛ اما برای شارژ سریع در سفر، DC مزیت قابل توجهی دارد.
❓ Mode 2 چیست؟
🔹 Mode 2 روشی برای شارژ AC با استفاده از کابلی است که به تجهیزات کنترل و حفاظت مجهز شده است و معمولاً در شارژرهای قابل حمل دیده می‌شود.
❓ Mode 3 چیست؟
🔹 Mode 3 به شارژ AC از طریق تجهیزات اختصاصی شارژ خودرو برقی مانند Wallbox گفته می‌شود و برای شارژ خانگی و محل کار کاربرد زیادی دارد.
❓ Mode 4 چیست؟
🔹 Mode 4 مربوط به شارژ DC است که در آن تبدیل AC به DC خارج از خودرو و داخل تجهیزات شارژ انجام می‌شود.
❓ آیا شارژر 22 کیلووات برای همه خودروها مناسب است؟
🔹 خیر. حداکثر توان شارژ خودرو و ظرفیت برق محل نصب باید با توان شارژر هماهنگ باشد.
❓ آیا برای شارژ خودرو برقی در خانه RCD لازم است؟
🔹 مدار شارژ خودرو برقی باید مطابق استانداردها، مقررات محلی و دستورالعمل سازنده به حفاظت جریان نشتی مناسب مجهز شود. نوع RCD نیز باید بر اساس طراحی شارژر و حفاظت مورد نیاز انتخاب شود.
❓ برای خانه شارژر 7.4 کیلووات بهتر است یا 11 کیلووات؟
🔹 این موضوع به قابلیت شارژ AC خودرو و تک‌فاز یا سه‌فاز بودن برق ساختمان بستگی دارد. قبل از انتخاب شارژر باید هر دو مورد بررسی شوند.
✅ نتیجه نهایی
شارژ AC و DC خودرو برقی دو روش اصلی شارژ خودروهای برقی هستند. در شارژ AC، برق توسط OBC خودرو به DC تبدیل می‌شود، در حالی که در شارژ DC این تبدیل داخل شارژر انجام می‌شود و امکان شارژ با توان بسیار بالاتر فراهم می‌شود.
برای استفاده خانگی، Mode 2 و به‌خصوص Mode 3 کاربرد بیشتری دارند؛ در حالی که Mode 4 بیشتر برای ایستگاه‌های شارژ سریع DC استفاده می‌شود.
اگر قصد خرید یا نصب شارژر خودرو برقی دارید، انتخاب درست فقط به «کیلووات بیشتر» محدود نمی‌شود؛ توان قابل پذیرش خودرو، ظرفیت برق ساختمان، سیم‌کشی، فیوز، RCD، سیستم ارت و در صورت نیاز Load Balancer همگی باید در طراحی سیستم شارژ در نظر گرفته شوند.
